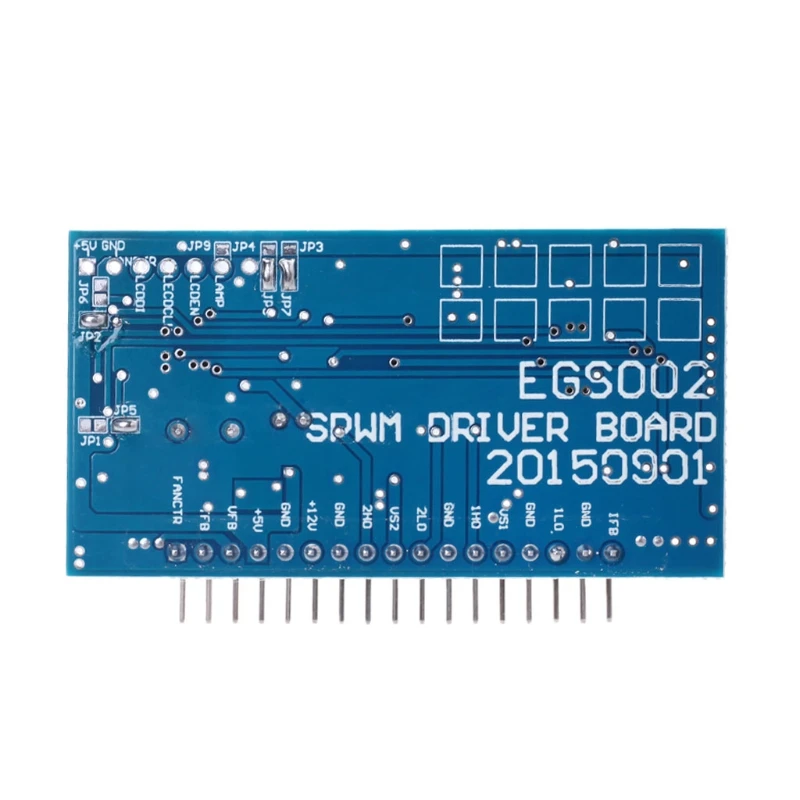

Инвертор с чистым синусом плата драйвера преобразователя EGS00" EG8010+ IR2110" Драйвер+ ЖК-дисплей модуль

EG8010 цифрового, функция очень хорошо принести свою собственную мертвого времени контроль чистая Синусоидальная волна инвертор генератор чип, используемый в двухступенчатый DC-DC-AC для подключения к электросети в конструкции или одноступенчатый пластинчато-DC-AC промышленный трансформатор Boost архитектуры, внешний кварцевый генератор 12 МГц для достижения высокой точности, а гармонические искажения очень малы, 50 Гц или 60 Гц чистый синусоидальный инвертор ASIC. Чип использует технологию CMOS, внутреннюю интегрировку SPWM синусный генератор, цепь управления временем мертвых, диапазон коэффициента мультипликатора, цепь мягкого запуска, схема защиты, RS232 последовательный интерфейс связи и Серийный ЖК-драйвер модуля 1602 функций.

Напряжение, ток, температура в реальном времени отзывы

Защита от перенапряжения, низкого напряжения, перегрузки и перегрева

Последовательная связь для установки выходного напряжения, частоты и других параметров внешнего

Поставляется с управлением deadband, pin Настройка 4 мертвых времени: 300nS мертвых времени; 500nS мертвых времени; 1.0uS мертвых времени; 1.5uS мертвых времени

Pin Настройка четырех видов выходной немодулированный синусоидальный сигнал частота: одночастотный 50 Гц чистая Синусоидальная волна; 60 Гц одночастотный чистая Синусоидальная волна; 0-100 Гц чистая Синусоидальная волна частота регулируется; 0-400 Гц Чистая синусоида частота регулируется

5 V одиночный блок питания

Однополярный и биполярный модуляции

Внешний кварцевый генератор 12 МГц

PWM несущей частоты 23,4 кГц

Режим мягкого запуска pin установка времени отклика 1 S

Внешний последовательный порт 128*32 lcd модуль 1602 дисплей напряжения, частоты, температуры и электрического тока инвертора и другой информации

Область применения:

Однофазный чистый синусоидальный инвертор

ПВ инвертор

Инвертор ветровой энергии

Источник бесперебойного электроснабжения от бесперебойный источник питания Системы

Цифровой генератор системы

Если Подача топлива

Однофазный регулятор скорости двигателя

Однофазный преобразователь

Синусоидальная волна диммер

Синусоидальная волна регулятор

Генератор волны синуса

Размер: 3,1x1,4 см/1,22x0,55 дюйма

3,5x2,2x1,2 см/1,38x0,87x0,47

Допускается погрешность в 1-3 мм из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете перед тем, как сделать заказ.

Из-за разницы между различными мониторами изображение может не отражать фактический цвет товара. Спасибо!

Примечание: ЖК-дисплей не содержит кабель

При использовании в ЖК-дисплей, подключение, EGS002 драйвер платы и ЖК-дисплей кабель должны использовать экранированный кабель, в противном случае. Инвертор, постоянное напряжение переменного тока в постоянный высокого тока окружающей среды будет серьезно мешать работе приводная пластина

1х чистая Синусоидальная плата драйвера преобразователя

1x ЖК-дисплей

1x кабель
