Описание
Название: MKS GEN-L
Эта материнская плата интегрирована, которая основана на Marlin с открытым исходным кодом,
Значительно совместим с Ramps & Mega2560. Кроме того, это хорошо экономично с высокой производительностью.
Упаковочный лист
Комплект 1
1 * MKS Gen-L v2.0
1 * МКС TFT24
1 * МКС WI-FI
3 * фиксатор
1 * USB
1 * плоский кабель
Комплект 2
1 * MKS Gen-L v2.0
1 * МКС TFT24
3 * фиксатор
1 * USB
1 * плоский кабель
Особенности

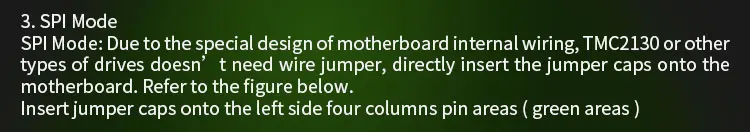

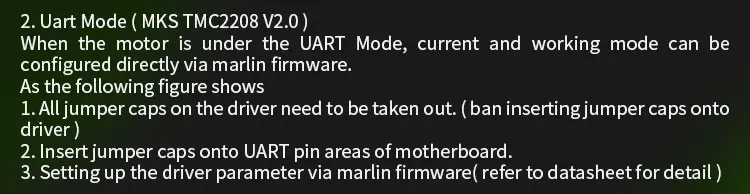

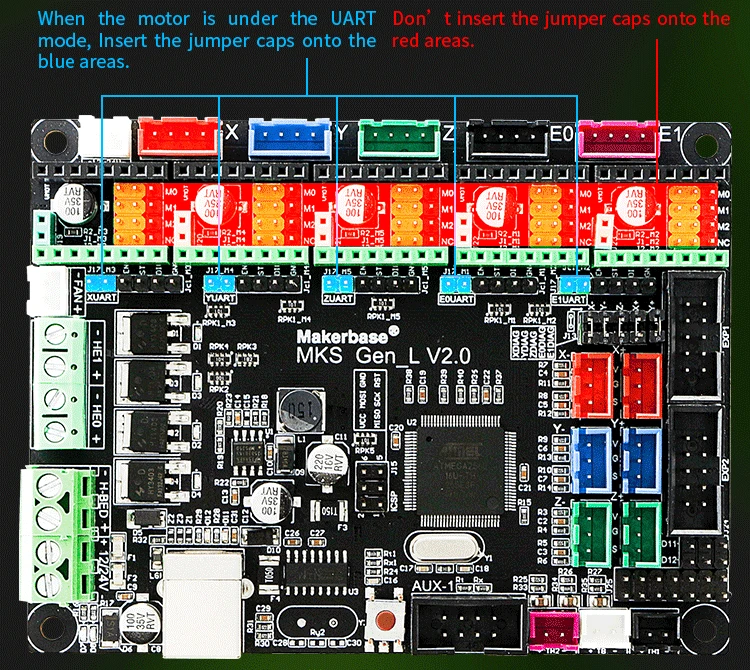

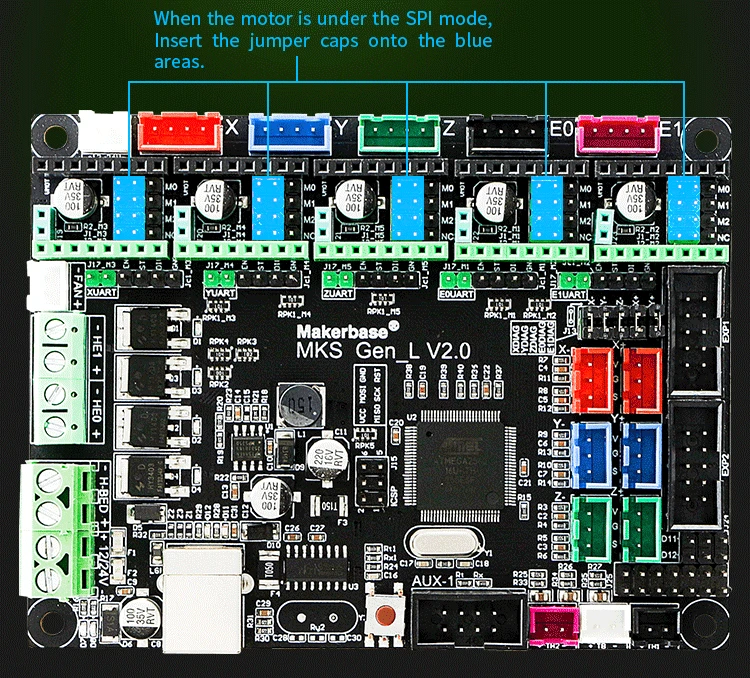

По сравнению с V1.0, V2.0 можно легко включить TMC шаговый Драйвер перемычками. Нет необходимости в проводке кабеля. Такие как: TMC2130 SPI режим, TMC2208/2209 UART режим. Сборка с высококачественным MOSFET, который хорошо охлаждает и обеспечивает стабильную работу в течение длительного времени. Используйте специальный чип питания, который имеет отличное охлаждение и стабильное электричество. Принять стабильный и надежный фильтр цепи для уменьшения помех. Улучшите производительность печати. Высоко, улучшить МОП-транзистор охлаждения нагретой кровати. Легко и безопасно собрать двигатели, драйверы и торцы в различном цвете. Внимание: при загрузке прошивки отсоедините все детали от платы.
Другие функции, как указано ниже
Электропроводка
Разводки выводов
Размер

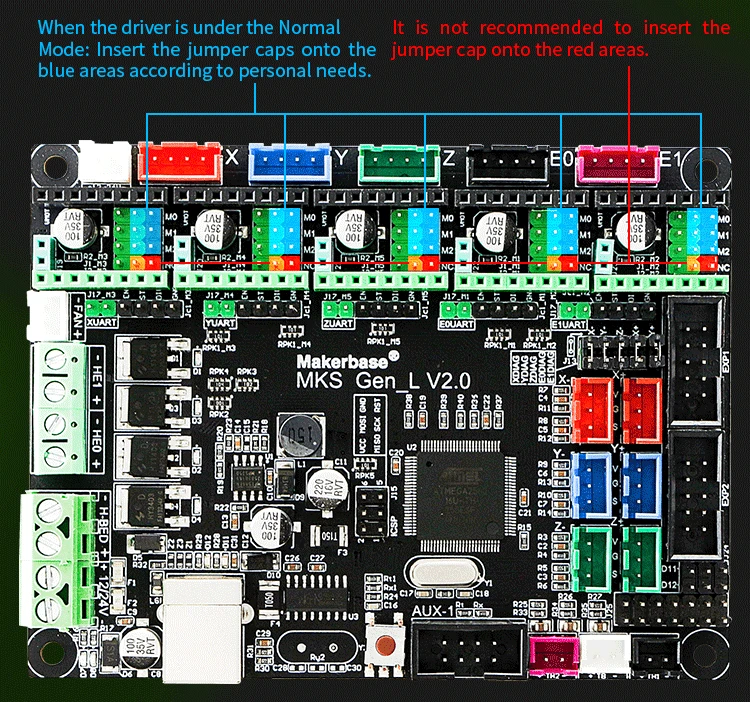

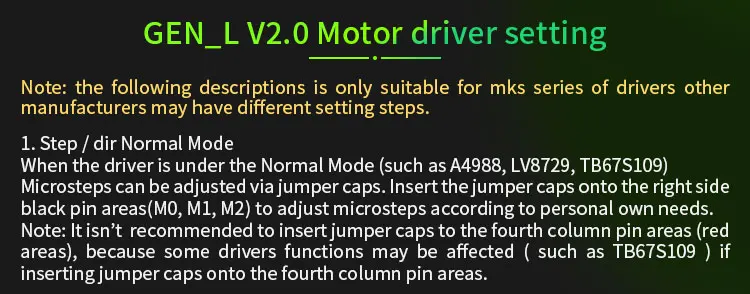

Направление шаговых драйверов на платах.
Название: MKS TFT24 сенсорный экран
MKS TFT24-это красочный сенсорный экран, который используется независимо на 3d принтере.
На этом дисплее нет необходимости устанавливать прошивку материнской платы, но работать вместе напрямую.
И его легко заменить на ваш логотип и изменить ваш местный язык.
Мощно, он способен беспроводным управлением 3d-принтером и поддержкой облачной печати.
Более того, он доступен для самоопределения до 13 команд.
Дополнительные характеристики:
Электропроводка
Размер
Как собрать с материнской платой.
Установите скорость передачи данных, убедитесь, что TFT и плата контроллера одинаковы.
1. Материнские платы серии MKS
Например, MKS SBASE, MKS SGEN, MKS GEN, MKS BASE, MKS GEN-L и т. Д.
(MKS TFT24 не доступен с Ramps1.4/1,5/1,6)
Прошивка прошивки на материнскую плату. (TFT дисплей уже обновил последний config внутри).
Подключите TFT дисплей к AUX-1 платы.
Нет необходимости настраивать встроенную плату, они будут работать вместе непосредственно после провода.
Платам нужен внешний источник питания 12 В.
2. Обновление прошивки
Скопируйте следующие документы в корень sd-карты.
(Пожалуйста, не изменяйте название документов.)
Mks_pic mks_config mkstft24
Затем подключите sd-карту к TFT и включите питание. Он будет обновляться автоматически.
3. Конфиг
4. Слоевая выравнивания
Автоматическое выравнивание
После того, как машина собирает с контроллером выравнивания кровати, затем запускает выравнивание на TFT интерфейсе.
# Команда автоматического выравнивания (G29 доступен для Marlin.
В то время как G32 для Repetier и Smoothieware)
> Cfg_auto_leveling_cmd: G28; G29;
С Ручным выравниванием для помещений
Ручное выравнивание хорошо подходит для машин MB, i3 и т. Д. Доступно для установки 3,4, 5 точек.
# Количество точек ручного выравнивания :( 3,4, 5 точек доступны)
> Cfg_point_number: 4
5. Нити для замены
Легко заменить нить, когда она заканчивается.
Вы можете установить температуру и скорость нити в-out на config.
Следующим образом:
# Скорость замены нити (мм/мин)
> Cfg_filament_change_speed: 1200
# Длина замены нити (мм)
> Cfg_filament_change_step: 5
# Минимальная температура замены нити
> Cfg_filament_limit_temperature: 175
Затем, вот шаги для замены нити.
6. Печать с точки останова
TFT имеет одну из отличных функций, способную печатать с точки останова.
Ниже приведен способ сделать это.
Во-первых, Установите целевую температуру экструдера и подогрева, а затем разогрейте.
Во-вторых, когда подогрев готов, отправляйтесь домой. (Примечание: Если отключение питания происходит во время работы печати с точки останова, пожалуйста, должны быть дома.)
В-третьих, переместите экструдер в точку останова, которая доступна для установки допустимой ошибки.
# Точки останова продолжили воспроизведение настроек ошибки оси Z
> Cfg_breakpoint_z_error: 0,2
В-четвертых, нажмите "установить", а затем "Продолжить" (означает печать с точки останова).
После этого выберите нужный файл.
(При паузе печати и выключении принтера,
Затем он снова начнет печатать с точки паузы после включения питания.)
7. Обнаружение отключения нити
Подключите переключатель обнаружения к PB1 TFT.
Настройка для запуска низкого или высокого уровня.
# Уровень сигнала отключения модуль обнаружения PB1 (низкий уровень: 0; высокий уровень: 1)
> Cfg_PB0_PB1_Level: 1
8. Автоматическое отключение после окончания печати
Включите эту функцию на config, и возьмите concerted с переключателем PWC.
# Ли автоматическое отключение машины после окончания печати (Автоматическое отключение: 1; нет: 0)
> Cfg_print_finish_close_Machine: 0
9. Мкс WI-FI
MKS TFT поддерживает wifi Пульт дистанционного управления. Пожалуйста, установите конфигурации.
Ниже, обратите внимание, что:
# Режим wifi (AP: 1; STA: 2)
> Cfg_wifi_mode: 1
# Имя и пароль wifi
> Cfg_wifi_ap_name: MKS_wifi
> Cfg_wifi_key_code: makerbase
# Динамического доступа IP
> Cfg_ip_dhcp_flag: 1
# IP/маска/шлюз
> Cfg_ip_address: 192.168.3.100
> Cfg_ip_mask: 255.255.255.0
> Cfg_ip_gate: 192.168.3.1
Характеристики
- Brand Name
- Makerbase
- Item Type
- Motherboard
- Model Number
- MKS GEN-L + MKS TFT24
- Firmware
- Marlin
- Drive
- CH340
- E
- dual extruder
- Gift
- 3pcs endstop
- Touch screen
- MKS TFT 24
