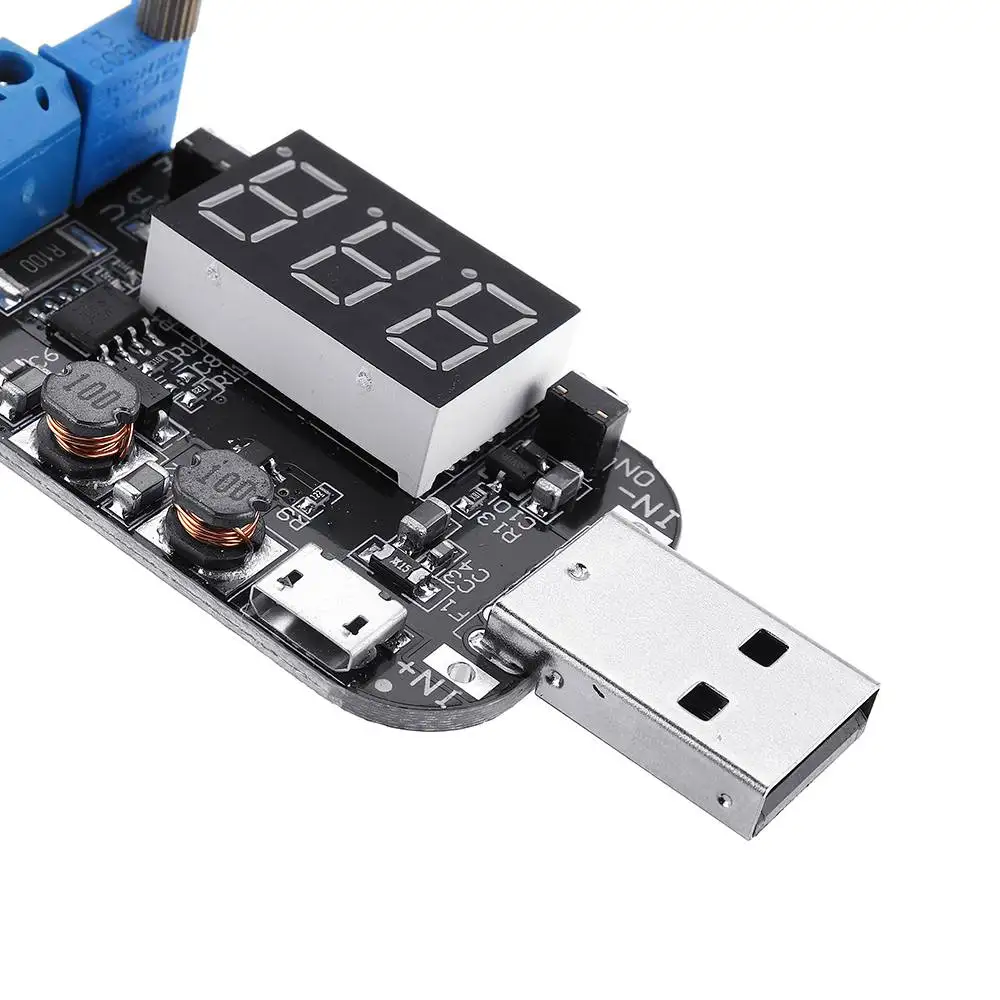

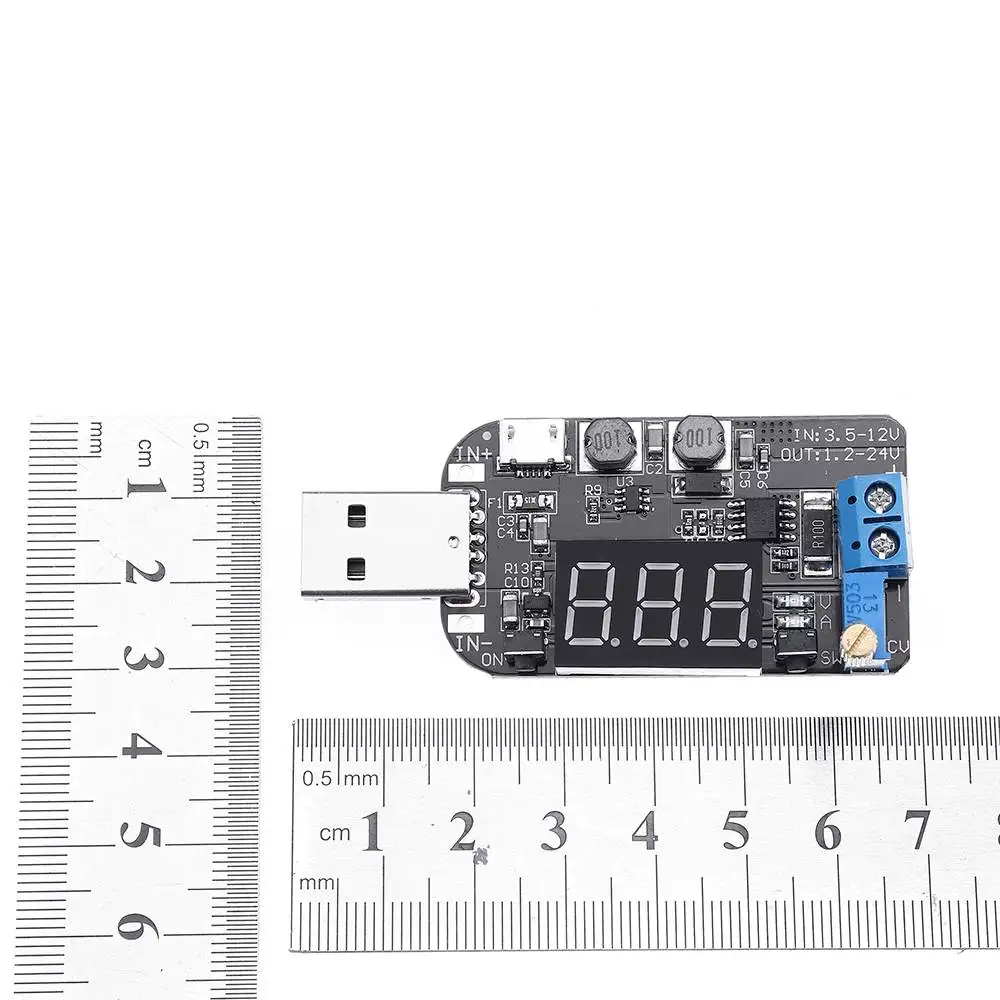

Регулируемый DC 5V до 3,3/9/12/18/24 V USB импульсный регулятор Питание модуль Напряжение регулятор Lndicator свет с ток разъем

Описание

Инструкции по использованию:

1. Кнопка

Кнопка «Вкл» с левой стороны: короткое нажатие-управление выходным терминалом, чтобы включить или выключить, в режиме калибровки, уменьшить напряжение или текущее значение одного блока; длительное нажатие для более чем 3 s для выпуска, цифровая трубка закрыта, Нажмите любую кнопку, чтобы дисплей цифровой трубки был восстановлен.

Правая сторона "SW" кнопка: короткий пресс-переключатель между напряжением, током и дисплеем колес; длинный пресс-вход или выход калибровочного режима, введите калибровочное напряжение в интерфейсе отображения напряжения, и калибровать ток при входе в текущий интерфейс;

2. Ручка потенциометра

Вращение по часовой стрелке увеличивает выходное напряжение и вращение против часовой стрелки уменьшает выходное напряжение. Диапазон бесступенчатого напряжения-1,2-24 В.

3. Световой индикатор

V-индикатор показывает, что ток цифровой трубки отображает значение напряжения, и блок V.

A -- индикатор включен, указывая, что текущая цифровая трубка Отображает текущее значение, блок является A.

4. Входные и выходные порты

Входной терминал-левая сторона, Обхватывающая usb-головка, microUSB и коврик выбираются как входы, а входной диапазон-3,5-12 В;

Выход-правая сторона, синий 2 P терминал как выход, выходной диапазон 1,2-24 В.

5. Метод калибровки

Калибровка выходного напряжения-когда цифровая трубка всегда отображает напряжение, нажмите и удерживайте кнопку "SW" в течение более 3 секунд, чтобы отпустить, цифровые трубки мигает, короткое нажатие кнопки «SW», значение напряжения увеличивается на один блок, короткое нажатие «ON» Значение напряжения кнопки уменьшает один блок. Когда выходное напряжение низкое, может занять несколько раз, чтобы увидеть изменение значения 0,1 в. Нажмите и удерживайте кнопку «SW» в течение более 3 секунд, чтобы отпустить и выключить режим калибровки.

Выходной ток калибровки-когда цифровая трубка всегда отображает ток, нажмите и удерживайте кнопку "SW" в течение более 3 секунд, чтобы отпустить, цифровые трубки мигает, короткое нажатие кнопки «SW», значение напряжения увеличивается на один блок, короткое нажатие «ON» Значение напряжения кнопки для уменьшения одного блока, может занять несколько раз, чтобы увидеть изменение значения 0.01A; долго нажмите кнопку «SW» в течение более 3 секунд, чтобы отпустить, выход из режима калибровки.
Примечание: Калибровка является более точной, когда ток больше, чем 1A; Ошибка дисплея большая, когда выходной ток меньше 0.05A, и может не отображаться, когда выходной ток меньше 10-30 мА.
Посылка включает в себя:

1 х модуль питания
