Dc-dc 2-24 В до 2-28 в SX1308 повышающий Регулируемый Модуль питания повышающий преобразователь для DIY Kit SOT23-6 B628 SOT-23 SOT23

Модуль наддува SX1308 оснащен чипом SX1308, который имеет небольшой пакет и высокую эффективность. Выход регулируется до 28 в, а внутренняя интеграция очень низкого внутреннего сопротивления RDS 100МОм металла оксида полупроводникового поля эффект кристалл (MOSFET) может достичь высокого тока выход до 2А. Широко используется в 3g сетевые продукты, цифровые продукты, Мобильная мощность, оборудование с питанием от батареи.

Диапазон входного напряжения: DC 2 V-24 V

Выходное напряжение диапазон: DC2V-28V

Частота переключения: 1,2 МГц

Максимальный выходной ток: 2А

Частота колебания 1,2 МГц, эффективность до 95%

Схема имеет защиту от короткого замыкания, защиту от перегрева и другие функции

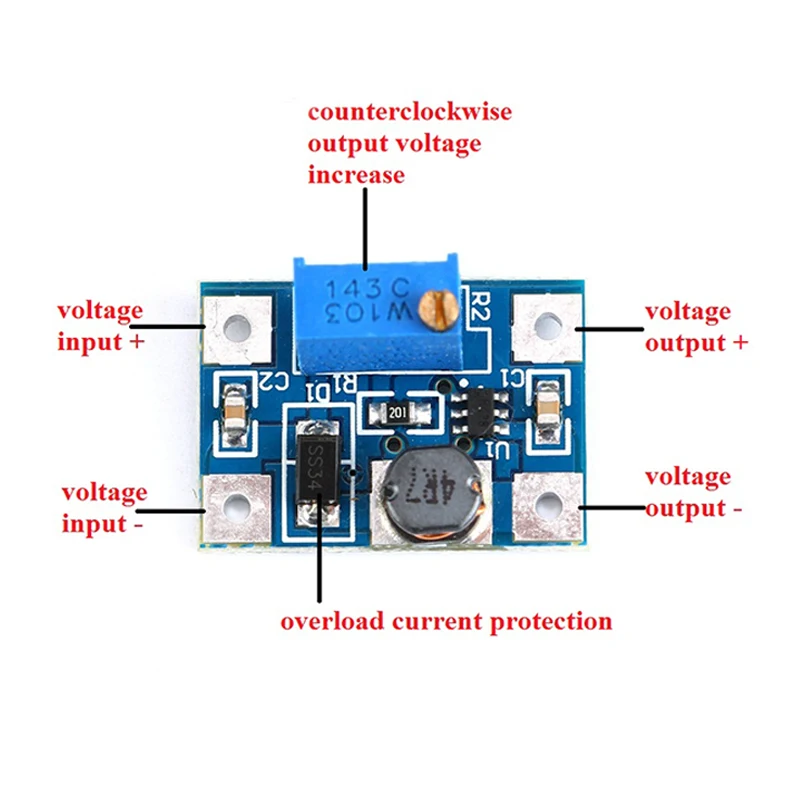

10 K ценовой потенциометр, Регулировка напряжения на выходе

SX1308 чип

Пакет SOT23-6-это преобразователь с фиксированной частотой и током в SOT23-6 упаковке. Рабочая частота 1,2 МГц позволяет выбирать внешние индукторы и конденсаторы меньшего размера. Встроенная функция мягкого запуска уменьшает импульсный ток запуска. Автоматически переключается в режим PFM для легких нагрузок. Включает блокировку входного напряжения, ограничение тока и защиту от перегрева.

1. Встроенный транзистор мощностью 80 мОм

2, 2 в до 24 В широкий диапазон входного напряжения

3, 1,2 МГц одночастотный рабочий 4, внутренний

4, лимит тока

5, регулируемое выходное напряжение
