ZEAST для DSO150 цифровой осциллограф комплект Стандартный Полностью Собранный комплект BNC зонд корпус ручной электронный обучающий комплект

Описание

{Infomodule} долл. США

Описание продукта:
Название: DSO150 + BNC зонд оболочки осциллографа комплект электронного обучения Набор DIY
Модель: D08383

Технические характеристики:

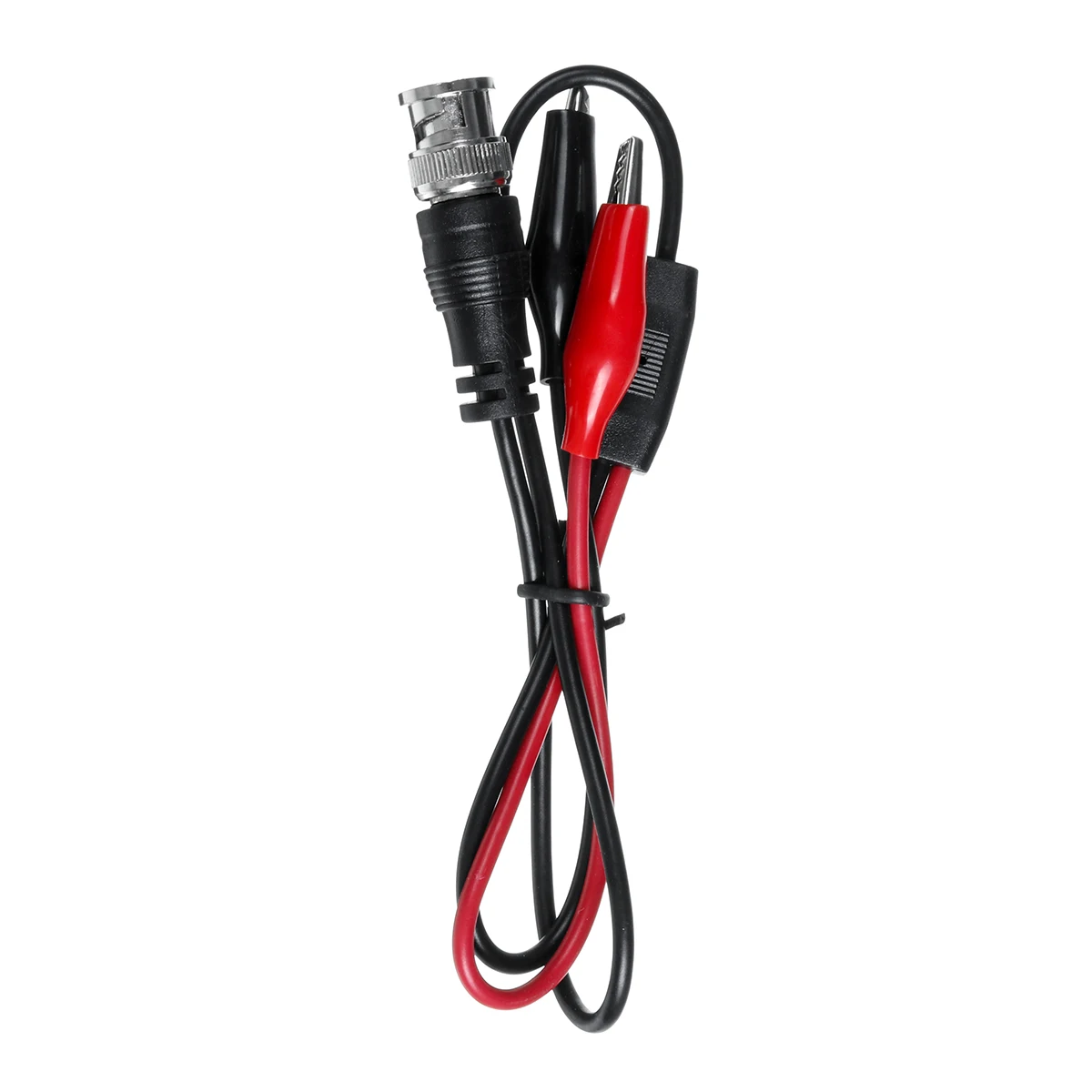

Тип: DSO150 + BNC зонд/DSO150 части без зонда/BNC зонд
● Максимальная частота дискретизации в реальном времени: 1 MSa/s
● Аналоговая полоса пропускания: 0-200 кГц
● Диапазон чувствительности: 5-20 мВ/div
● Максимальное входное напряжение: 50 Vpk (1х зонд)
● Входное сопротивление: 1 м Ом/20 пФ
●Accuracy: 12 бит
● Длина записи: 1024 точек
● Режимы соединения: DC/AC/GND
● Диапазон времени: 500 с/Div-10 US/Div
● Режимы запуска: автоматический, нормальный и одиночный
● Положение триггера: Центр буфера
● Напряжение питания: 9 В постоянного тока (8-10 В)
● Потребление тока: ~ 120 мА @ 9 В
● Размер основной платы: 94x65 мм (3,7x2,56 дюйма)

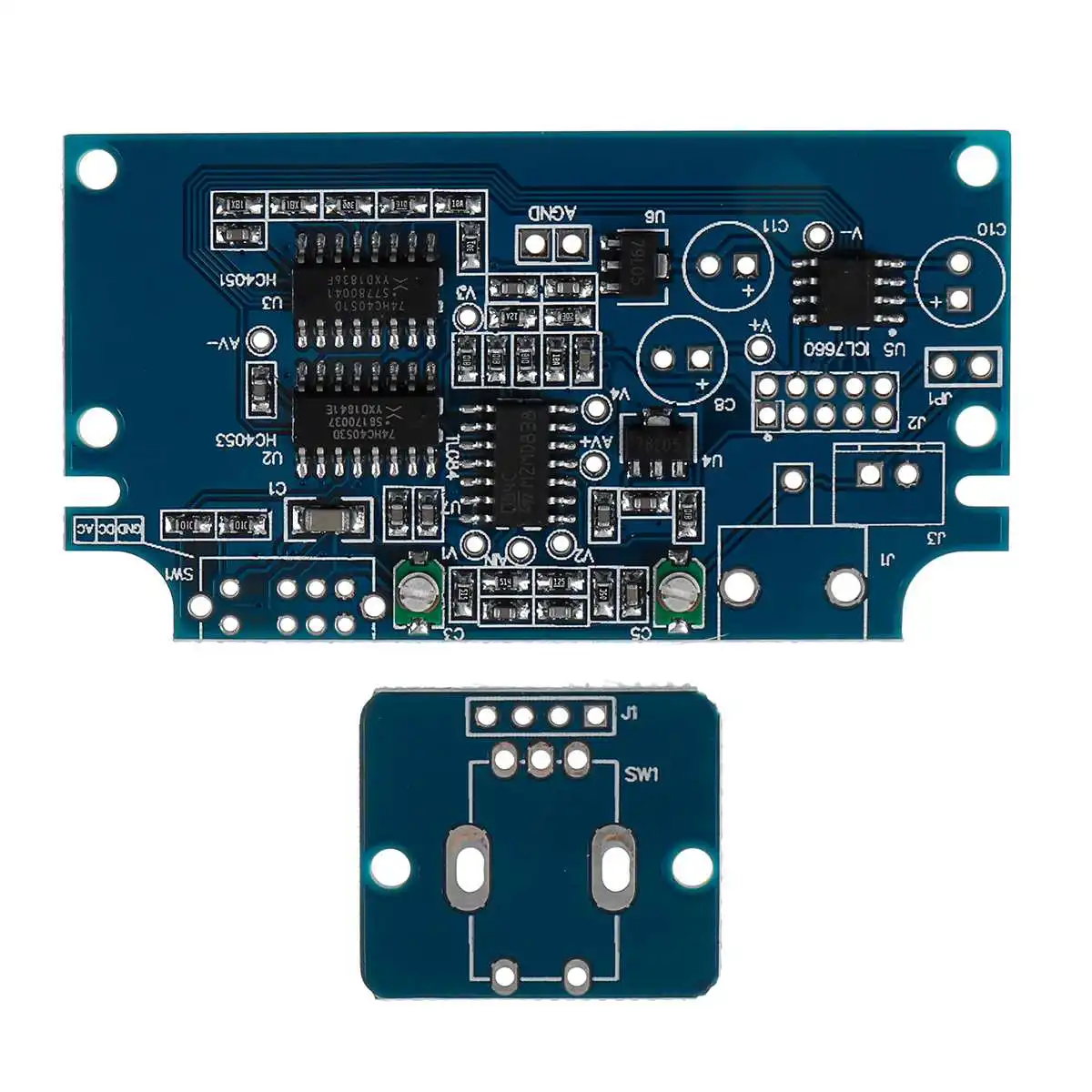

● Размер аналоговой платы: 65x47 мм (2,56x1,85 дюйма)
●Screen Размер: 52x40 мм (2x1,57 дюйма)
●Package Размер: 14,5x10x3,7 см (5,7x3,94x1,45 дюйма)
●Package Вес: 179 грамм (6,33 oz)

Особенности:

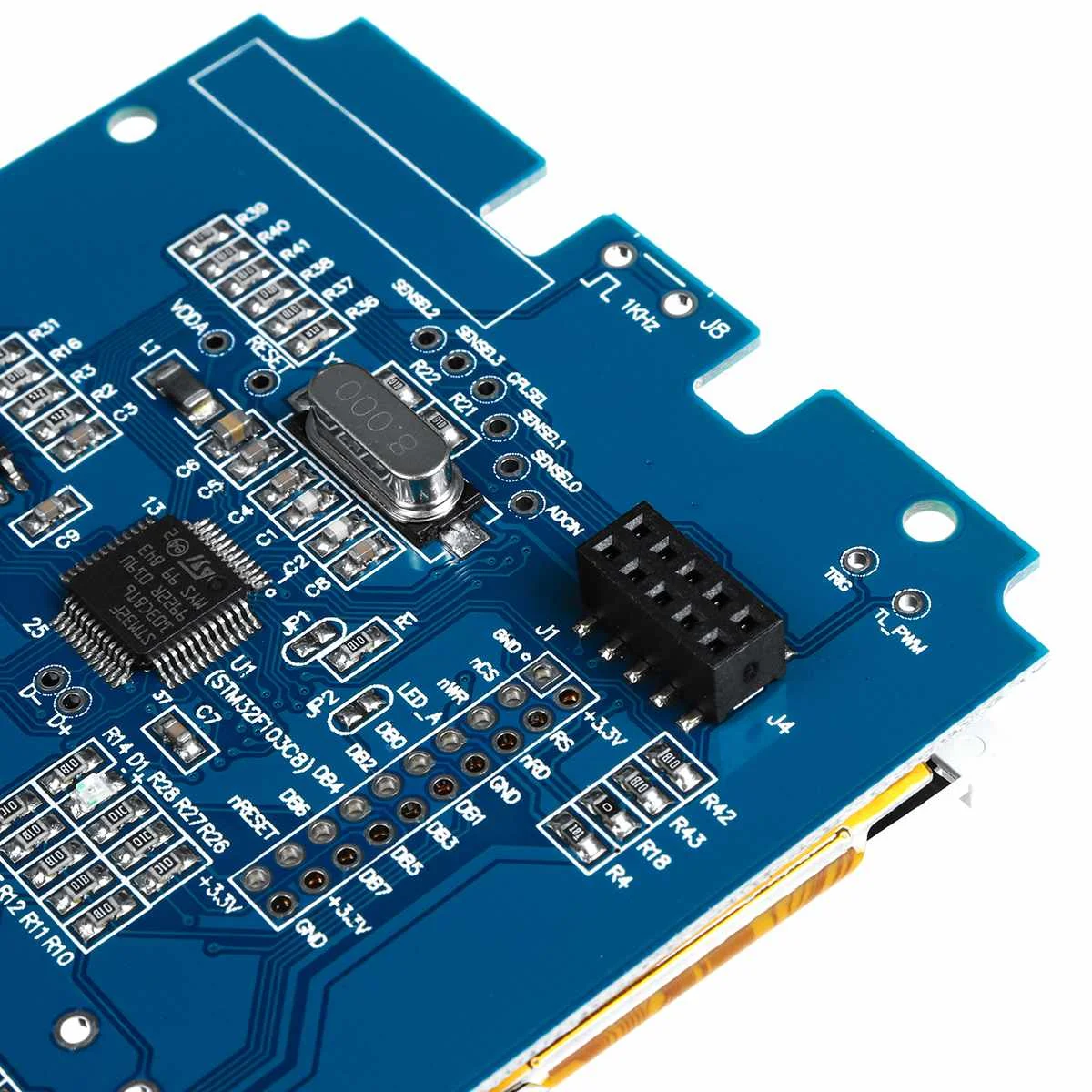

●Adapts ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт)
● Используется для вторичного развития на основе этого комплекта, например, он может быть изменен на милливольтметр, регистраторы данных
● Поставляется с инструкциями, прост в установке и эксплуатации
● Автоматический/Нормальный/одиночный режим триггера, легко запечатлеть форму волны момента
● Доступные подъемные или падающие края триггера
● Наблюдательная предыдущая Форма волны перед триггером (отрицательная задержка)
● Может замораживать дисплей формы волны в любое время (функция удержания)
● Цифровой дисплей с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./пиковое-пиковое/виртуальное значение
● Функция хранения формы волны: не потеряет форму волны после отключения питания
● Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки
●TFT контроллер функцией распознования
● SMD был припаян, больше подходит для электронных начинающих

Применение:Осциллограф

Посылка включает в себя:
● 1 x DSO150 части осциллографа (с зондом)/DSO150 части осциллографа (без зонда)/только зонд
