DC 12V 8 Channel Pro mini PLC плата реле Щит модуль для Arduino многофункциональный таймер задержки переключатель доска

Описание

Название продукта: DC 12 В 8 канальный Pro mini PLC плата Релейный Щит Модуль для Arduiuo многофункциональный таймер задержки переключатель доска

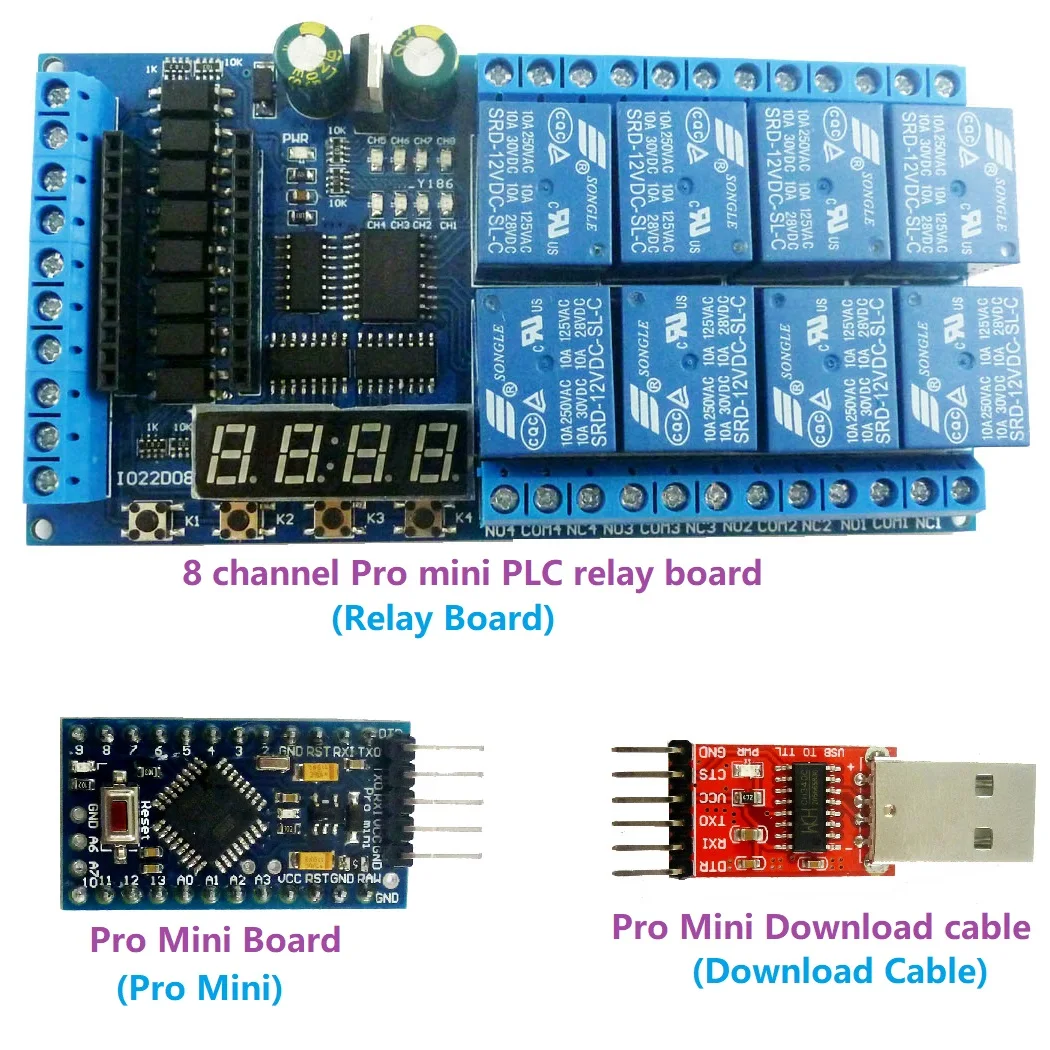

Посылка inlcuded (Доставка в соответствии с приобретенным вами товаром):

1 шт. Pro Mini Скачать кабель (CH340 USB к TTL232)
1 шт. pro mini ATMEGA328P 5 В/16 м (был сварочный штифт)

1 шт. DC 12 V 8 channel Pro mini PLC релейная плата

DC 12V 8 Channel Pro mini PLC плата реле Щит модуль для Arduino многофункциональный таймер задержки переключатель доска

Продукт Особенности:

1 Рабочее напряжение: 12 В постоянного тока

2 рабочий ток: ток в режиме ожидания (цифровая трубка выключена) 12мА, ток в режиме ожидания 48ма (цифровая трубка включена), 1 реле открытого 76ма, 2 реле открытого 104ма, 3 реле открытого 131ма, 4 реле открытого 162MA, 5 реле открытого 184MA, 6 реле открытого 209MA, 7 реле открытого 255MA, 8 реле открытого 288MA
3 бортовых источника: 8-кратный оптоизолированный вход (низкий уровень триггера, тип NPN), 4 кнопки, 1 4-битный цифровой трубчатый дисплей, 1 пара профессиональных мини-слотов, 8 релейных выходов
, 4 размера, S, M, L, 120*62*19 мм
5 Вес: 131 г

Мы предоставляем код (эскиз) может достичь только простой функции задержки, время задержки регулируется путем изменения параметра задержки кода (эскиз).

Если вам нужно больше функциональности, напишите свой собственный код. Мы не предоставляем дополнительный код (эскиз) и техническую поддержку

Как использовать: см. Видео ''IO22C04 pro мини-реле задержки demoy'' (вы можете найти видео в GOOGLE)

Примечание: IO22D08 не может работать самостоятельно, должен быть под контролем Pro mini board для работы, если у вас нет Pro mini board, пожалуйста, приобретите комплект ''RelayBoard ProMini''

Применение примеры:

Пока вы пишете Мини-код ARDUIUO Pro (эскиз), вы можете использовать его для достижения различных функций таймера задержки, таких как:

Мотор вперед и назад,

Газораспределительного механизма,

Синхронизации,

Задержка включения,

Задержка запуска,

Бесконечная петля задержки,

Конечное количество циклических задержек,

Мощность секвенс,

И так далее.

Схема подключения:

1 DC 12 V схема управления, схема подключения ниже. "Load'' может быть светодиодный светильник, вентилятор, игрушечный автомобиль и
Прочее оборудование DC 12 V
DC 12V 8 Channel Pro mini PLC плата реле Щит модуль для Arduino многофункциональный таймер задержки переключатель доска

2 DC 1-100 V или AC 85-265 V схема управления, схема подключения ниже. "Load'' может быть светодиодный светильник, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
