LCR-TC1 160*128 мультиметр Диод Триод измеритель емкости резистор тест TFT ЖК-дисплей цветной дисплей Графический PNP NPN транзистор тест er

Описание

LCR-TC1 3,5 ''160*128 TFT цветной дисплей Графический Многофункциональный подсветка транзисторный тестер для диода триодный конденсатор резистор детектор

Особенности:

Он может широко использоваться для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, триодов, n-каналов и p-каналов MOSFET, IGBT, JFET, triac и батареи и т. Д.

Он также может использоваться для обнаружения инфракрасных волновых форм.

Он также может обнаруживать зенеровский диод и имеет функцию самостоятельной калибровки.

После обнаружения выровняйте инфракрасный пульт дистанционного управления с «ИК» светильник, затем нажмите кнопку в пульте дистанционного управления, если детектор успешно декодирует его, он будет отображать код данных и инфракрасную волновую форму.

Одна кнопка работы, автоматическое обнаружение и выключение, и вы можете нажать многофункциональную кнопку, чтобы закрыть Детектор тоже.

Поместите контакты компонентов в соответствующую область, затем наберите маленькую ручку, и детектор будет тестировать его автоматически, наконец, результаты будут отображаться на TFT экране подсветки четко.

Не такой, как обычный черно-белый дисплей, этот детектор покажет результаты в цвете.

Основные черты:

1. Прибор для проверки транзистора

Автоматическое обнаружение зенеровского диода 0,01-30 в

Самотест с автоматической калибровкой

2. ИК-декодер

Поддержка Hitachi ИК кодирования

ИК отображения сигнала

Инфракрасный приемный инструкция

3. Другое Особенности

Результаты измерений с использованием TFT графического дисплея (160x128)

Одна клавиша

Автоматическое отключение (установка таймаута)

Встроенный литий-ионный аккумулятор большой емкости

Литий-ионный аккумулятор Батарея обнаружения напряжения

Поддержка на китайском и английском языках

Технические характеристики:

Дисплей: 160*128 TFT экран

Диапазон диодов: <4,5 в

Зенеровский диод: Область обнаружения транзистора: 0,01-4,5 в

Область обнаружения зенеровского диода: 0,01-30 в

Диапазон ТРИАК: IGT <6 мА

Постоянной ёмкости, универсальный конденсатор: 25pF-100mF

Резистор: 0,01-50 мОм

Индуктивность: 0,01 mH-20 ч

Аккумулятор: 0,1-4,5 в

Режим питания: перезаряжаемая литиевая батарея (в комплекте)

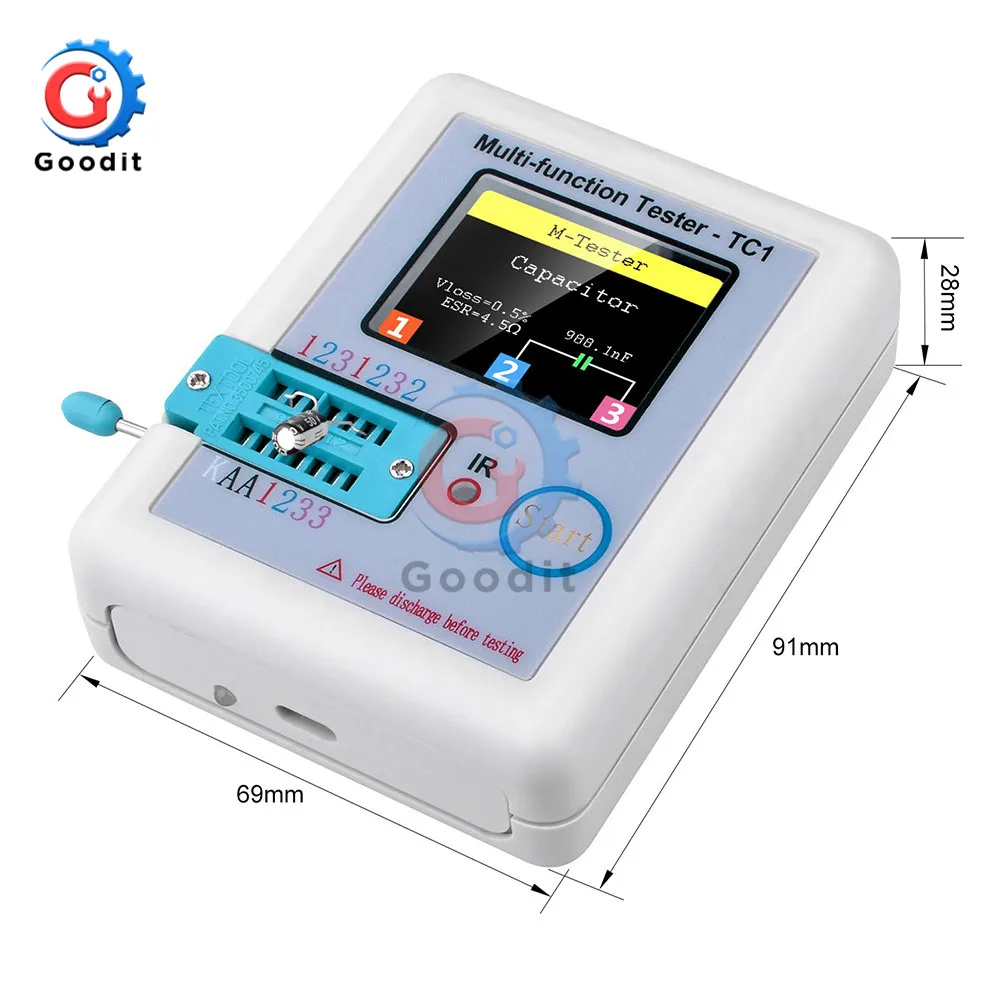

Размер изделия: 8,8x8x2,8 см/3,47x3,15 x дюйма

Вес изделия: 111,5 г/3,94 унций

Инструкция по эксплуатации:

1. Многофункциональная клавиша имеет два действия:

Короткое нажатие: нажмите клавишу и не менее 10 MS, отпустите ключ в течение 1,5 секунд

Длительное нажатие: нажмите клавишу более 1,5 секунд

2. Включение:

В выключенном состоянии, коротко нажмите многофункциональную клавишу, тестер включается и автоматически измеряется.

3. Питание и измерение интерфейса:

LCR-TC1 160*128 мультиметр Диод Триод измеритель емкости резистор тест TFT ЖК-дисплей цветной дисплей Графический PNP NPN транзистор тест er

4. Обнаружение транзистора:

В выключенном состоянии или испытание завершено, поместите тестовый элемент в тестовую область транзистора испытательного сиденья, и нажмите на фиксирующую ручку, коротко нажмите многофункциональную клавишу, тестер автоматически измеряет, Графическое отображение результатов измерений по завершении тестирования.

Предупреждение 1:Обязательно разряжайте конденсаторы перед подключением их к тестеру! Тестер может быть поврежден перед включением!

Предупреждение 2:Мы не рекомендуем использовать тестер для измерения аккумулятора! Напряжение батареи должно быть менее 4,5 в, в противном случае тестер может быть поврежден!
