DC12V двухканальный низкого напряжения 6E2 ламповый индикатор драйвер платы индикаторный усилитель уровня DIY Аудио флуоресцентный

Описание

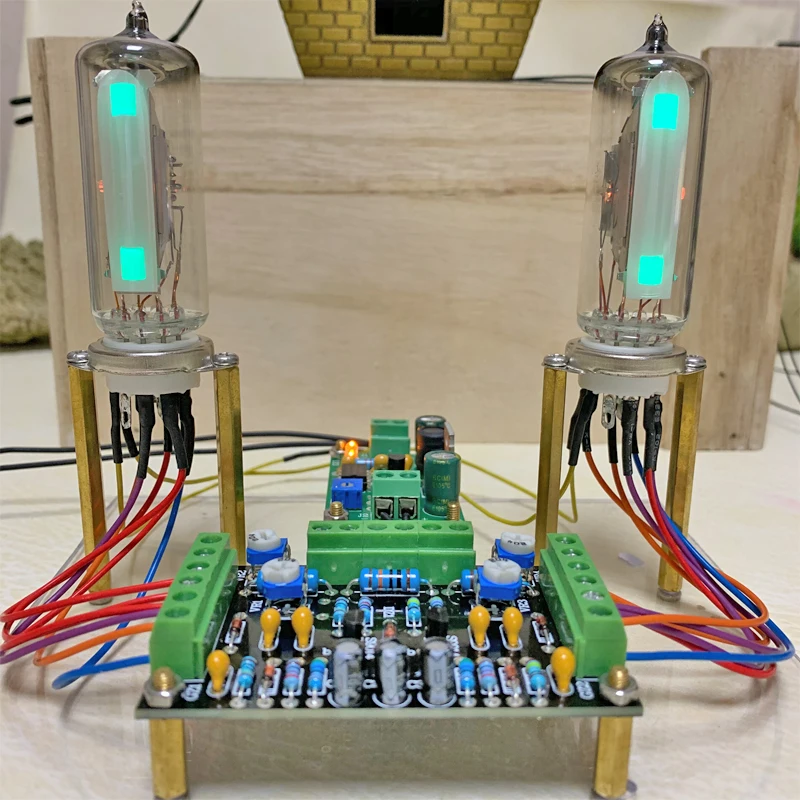

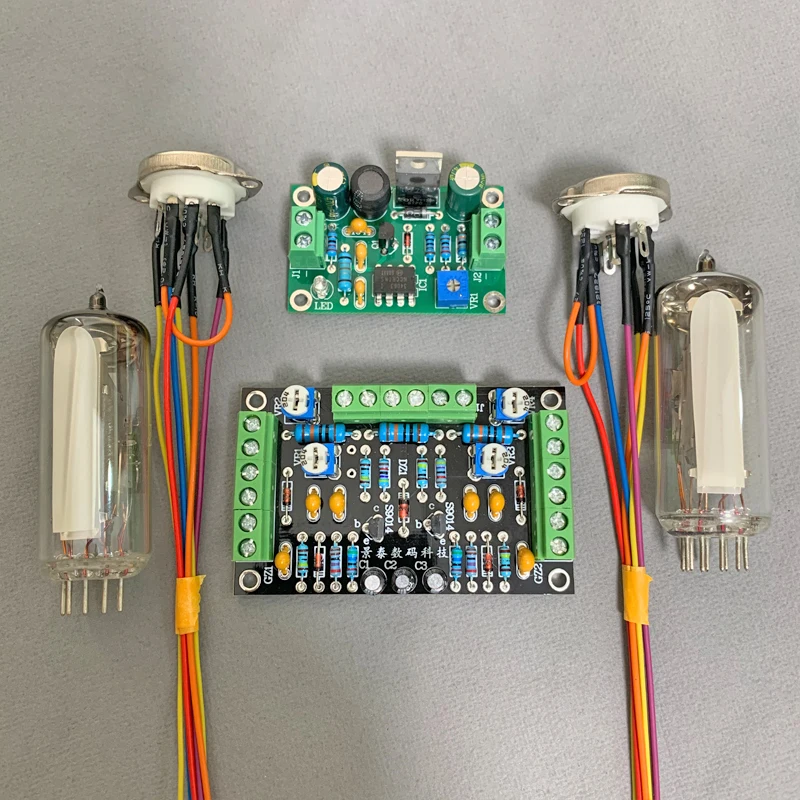

12 V 6E2 низковольтный привод версия посылка :( можно выбрать комплекты или готовые)

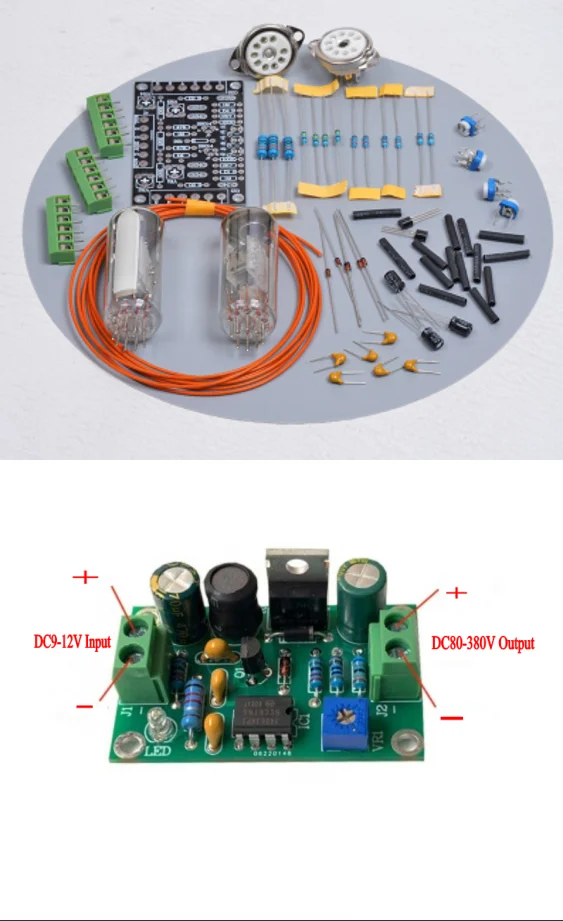

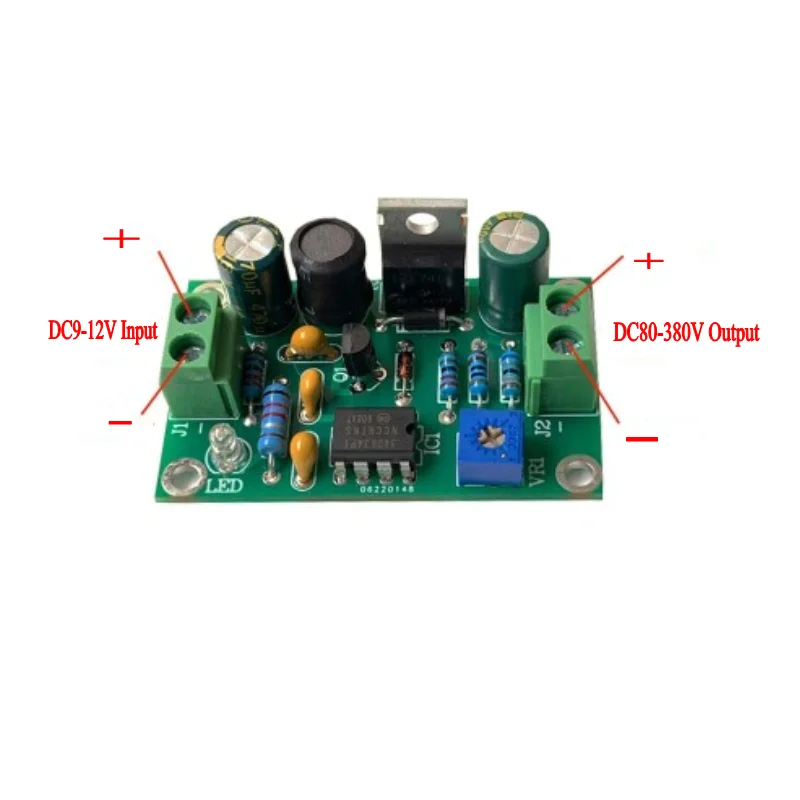

1: DC-DC Плата усилителя: X1 (12 В постоянного тока повышается до 250 В регулируется)

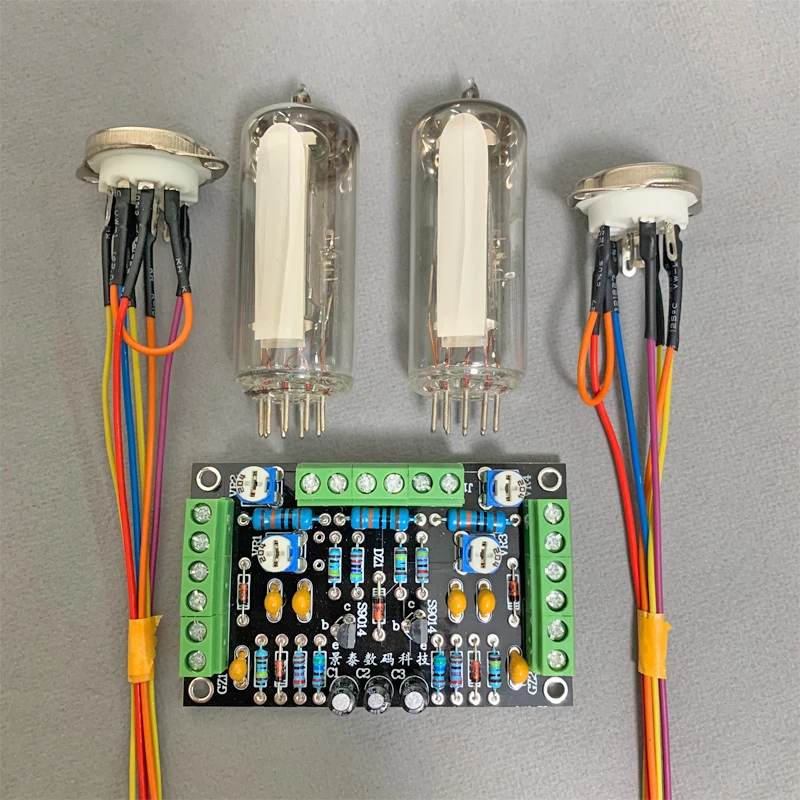

2: Двойной драйвер 6E2 1
3: 6E2 tubeX 2
4: сиденье для трубки X 2
5: удлинитель X 2

Обратите внимание:Медная колонна в комплект не входит.
Источник питания: 12 В постоянного тока (две трубки нитей соединены в серии и Плата усилителя делится мощностью 12 В)

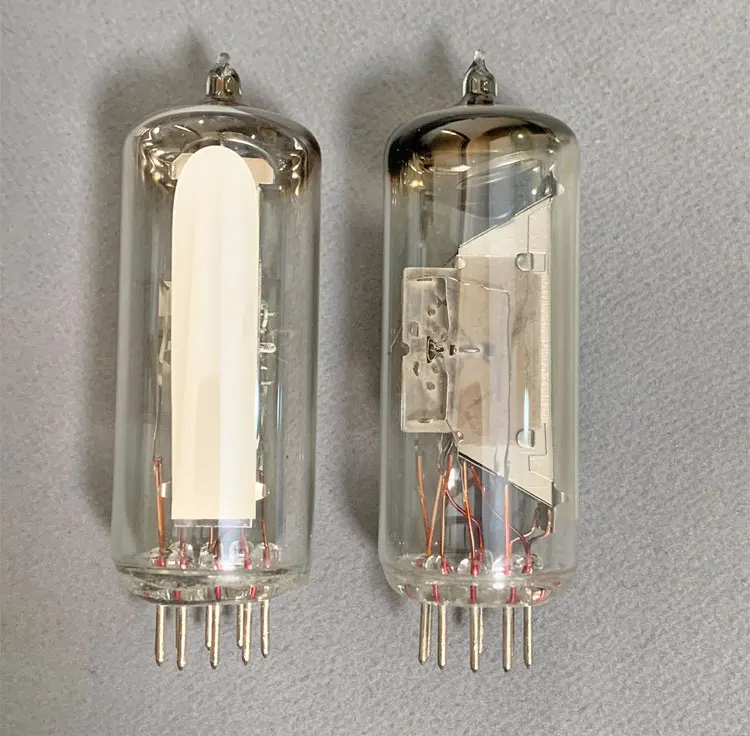

Двухполосная труба 6E2 cat's eye, трубчатая база соединена с основной платой летящим проводом, проводка проста, использование более удобно, А новый дизайн доски минимизирует пространство, занимаемое машиной.
1, Амплитуда входного аудио сигнала может быть скорректирована, VR1 и VR3 для изменения амплитуды входного сигнала
2. Эта плата не является предусилителем и не имеет усиления мощности. Он использует только способ люминесцентной колонки, чтобы показать изменение амплитуды звукового сигнала, так что звуковой сигнал изменяется с слухового на визуальный (визуальный эффект).
3. Параметры двух трубок являются непоследовательными из-за индивидуальных различий между трубами 6E2. После освещения флуоресцентные высоты двух трубок отличаются. Таким образом, два резистора обрезки установлены на ведущей плате, а VR2 и VR4 используются для регулировки высоты флуоресценции левой и правой трубок для достижения высокой последовательной флуоресценции двух трубок
4. трубное соединение: расширение штифта гнезда было выпаяно, И он соединен с соответствующим номером терминала платы водителя в соответствии с цветом свинцового провода (доставка прилагается инструкцией по проводке)

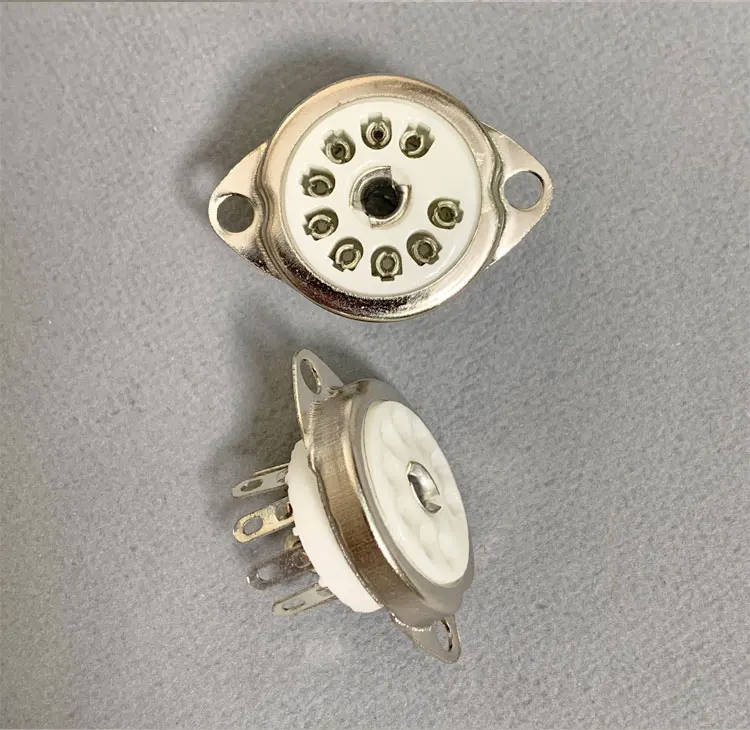

5, основание сделано из универсальной небольшой 9-ногой трубки керамической трубки сиденья переднего монтажного отверстия расстояние 28 мм, отверстие панели: 18 мм

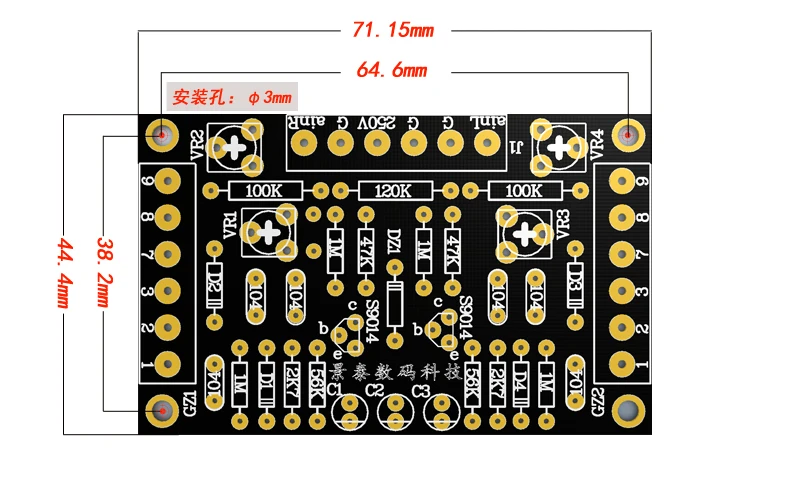

6, проводка PCBA: ainR/ainL: левый и правый канал аудио сигнала вход
G: заземления
250 В: (DC),
Левый и правый клеммный блок серийный номер и описание:
1. Подключите ворота, (6E2 трубчатый сигнал впрыска) к гнезду 1-го штыря
3, подключите катод, трубу заземления ноги, возьмите третью ногу розетки
7, подключен к контрольной сетке, используется для контроля флуоресцентной высоты трубки, 7-е основание розетки
8, подключен к аноду, 6E2 трубки питания ноги, возьмите 8-й фут трубки
Штыри 4 и 5 коллектора-это штыри питания нити (питание 6,3 В)
Примечание: две трубки соединены параллельно с блоком питания 6,3 В!
Две Трубки нитей соединены в серии, чтобы взять 12 В питания!
